总体目标

新核心业务系统数据中心网络建设信息化容灾备份及安全系统建设计划分成两个阶段，即同城灾备中心建设和异地灾备中心建设，最终建设成为两地三中心模式。其中以新建的A中心作为主数据中心，B中心作为同城灾备中心，可以选用城市C作为异地灾备中心。

设计方案

根据新核心业务系统数据中心网络策略制定，结合容灾技术的关键技术分析与最佳实践，制定如下总体容灾架构：

1.容灾模式为两地三中心灾备模式

2.容灾级别为数据库系统实现应用级别容灾，其他应用系统基于同城容灾中心实现应用级容灾，关键业务基于远程容灾中心实现应用级容灾

3.容灾网络，建议同城数据中心之间采用大二层的存储网络架构，数据网络和存储网络的物理连接采用DWDM裸光纤高速网络连接，本地和异地数据中心之间采用专线连接，网络带宽要保证系统切换的顺畅和数据复制的带宽需求

4.前端（客户端）网络切换技术有手工切换、DNS重定向和负载均衡器的健康路由注入几种，本方案建议根据实际情况选择以上切换技术的一种或几种

5.容灾系统和生产系统之间的配对关系为降级配对，就是容灾中心和生产中心之间的软、硬件配置不遵循1:1比例，容灾中心硬件配置的性能低于生产中心，容灾应用服务器以虚拟机平台为主，从而进一步提升灾备系统的投入产出比

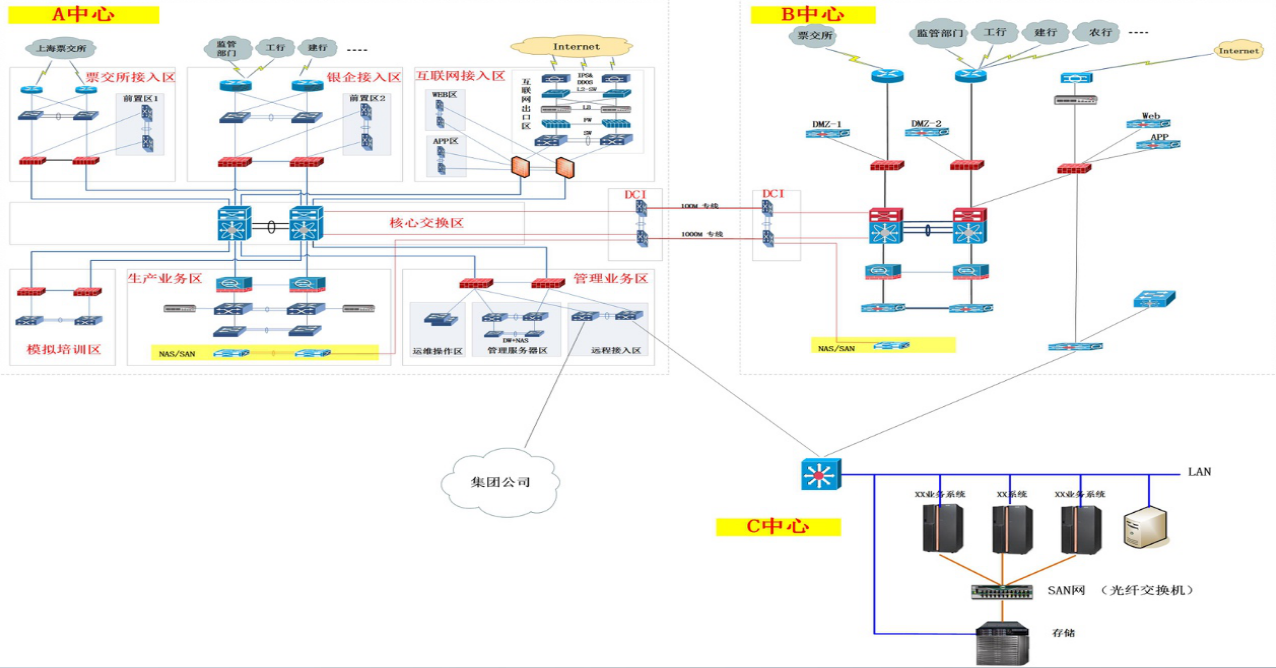

网络拓扑

总结

序号	问题	挑战	隐形增值
1	网络老化	设备老化，数据延迟大	主干40G互联，万兆接入，访问速度小于1ms
2	网络单一	整体网络没有冗余，某台设备有问题影响整体网络	全网使用双线路，保证服务器、网络设备线路、服务冗余
3	数据库单一	数据无备份	同城双中心数据冗余，外地数据中心做数据库备份
4	交易失败率多	网络延迟大，导致交易失败	访问速度小于1ms，保证业务访问速度
5	新增业务难上线	测试业务得不到完整验证	生产网可以通过安全管控测试业务
6	测试区域无扩容	测试区域规划不合理，无法大批量扩容	测试可以无限横向扩容
总结：本方案为用户解决原网络存在的弊端与痛点，同时为用户提供一个更安全、更稳定、扩容性强的网络环境。
